PE格式详解讲解1

这篇文章主要转载自小甲鱼的加密解密部分，然后补充加上我自己的少许内容，原文地址-->[传送门]
(http://blog.fishc.com/1551.html)

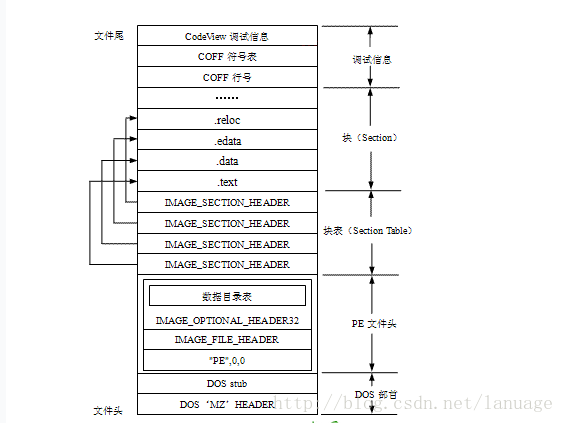

下面的内容主要是围绕这个图来进行
这里写图片描述

MS-DOS头部

这个头部是为了兼容早期的DOS系统，PE文件的第一个字节起始于一个传统的MS-DOS头，被称为IMAGE_DOS_HEADER，这个结构体完整的定义如下：

（注：最左边是文件头的偏移量。）
IMAGE_DOS_HEADER STRUCT
{
+0h    WORD    e_magic        //    Magic DOS signature MZ(4Dh 5Ah)     DOS可执行文件标记
+2h      WORD     e_cblp       //    Bytes on last page of file
+4h    WORD     e_cp        //    Pages in file
+6h    WORD     e_crlc        //    Relocations
+8h    WORD     e_cparhdr   //    Size of header in paragraphs
+0ah    WORD     e_minalloc   //    Minimun extra paragraphs needs
+0ch    WORD     e_maxalloc  //    Maximun extra paragraphs needs
+0eh    WORD     e_ss            //    intial(relative)SS value        DOS代码的初始化堆栈SS
+10h    WORD     e_sp         //    intial SP value                       DOS代码的初始化堆栈指针SP
+12h    WORD     e_csum         //    Checksum
+14h    WORD     e_ip         // intial IP value                       DOS代码的初始化指令入口[指针IP]
+16h    WORD     e_cs         //    intial(relative)CS value         DOS代码的初始堆栈入口
+18h    WORD     e_lfarlc         //    File Address of relocation table
+1ah    WORD     e_ovno         // Overlay number
+1ch    WORD     e_res[4]          // Reserved words
+24h    WORD     e_oemid          // OEM identifier(for e_oeminfo)
+26h    WORD    e_oeminfo   // OEM information;e_oemid specific
+29h    WORD     e_res2[10]   // Reserved words
+3ch    DWORD   e_lfanew     //  Offset to start of PE header      指向PE文件头
} IMAGE_DOS_HEADER ENDS

这个头中只有两个需要重点关注：
e_magic：DOS可执行文件的标记，一般是两个字节，标记值是固定的，只有当其值是4D5A的时候，这个文件才被识别为可执行文件，这个结构在文件头位置
e_lfanew：指向PE文件头的指针，这个在偏移3c处

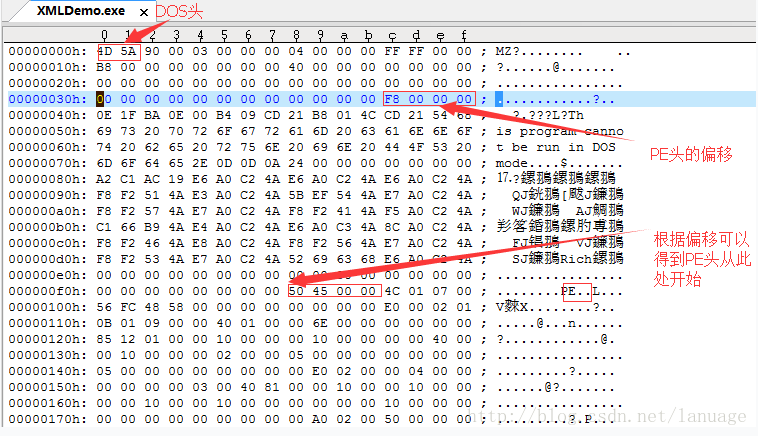

利用UE来分析可以看到，这两个在文件中的位置如下：
这里写图片描述

PE文件头

PE Header 是PE相关结构NT映像头（IMAGE_NT_HEADER）的简称，里边包含着许多PE装载器用到的重要字段。装载到内存中时，PE状态器将从IMAGE_DOS_HEADER结构中的e_lfanew字段中岛PE Header的起始偏移量，加上基地址就得到PE文件的头指针PEHeader = ImageBase + DosHeader->e_lfnew

IMAGE_NT_HEADERS STRUCT
{
+0h       DWORDSignature
+4h       IMAGE_FILE_HEADER FileHeader
+18h      IMAGE_OPTIONAL_HEADER32OptionalHeader
} IMAGE_NT_HEADERS ENDS

Signature字段

在一个有效的 PE 文件里，Signature 字段被设置为00004550h, ASCII 码字符是“PE00”。标志这 PE 文件头的开始。
“PE00” 字符串是 PE 文件头的开始，DOS 头部的 e_lfanew 字段正是指向这里。一般如果需要验证一个文件是否为PE文件就要验证这个标志是否为这个值

FileHeader字段

这个字段是一个IMAGE_FILE_HEADER结构，他的定义如下:

struct IMAGE_FILE_HEADER
{
    WORD Machine; //运行平台
    WORD NumberOfSections; //区块表的个数
    DWORD TimeDataStamp;//文件创建时间，是从1970年至今的秒数
    DWORD PointerToSymbolicTable;//指向符号表的指针
    DWORD NumberOfSymbols;//符号表的数目
    WORD SizeOfOptionalHeader;//IMAGE_NT_HEADERS结构中OptionHeader成员的大小，对于win32平台这个值通常是0x00e0
    WORD Characteristics;//文件的属性值
}

（1）Machine：可执行文件的目标CPU类型，记载可执行文件的目标CPU类型，各个值表示的平台如下：

Value	Meaning
IMAGE_FILE_MACHINE_I386 0x014c	x86
IMAGE_FILE_MACHINE_IA64 0x0200	Intel Itanium
IMAGE_FILE_MACHINE_AMD64 0x8664	x64

（2）NumberOfSection: 区块的数目。（注：区块表是紧跟在 IMAGE_NT_HEADERS 后边的）
（3）TimeDataStamp: 表明文件是何时被创建的。
这个值是自1970年1月1日以来用格林威治时间（GMT）计算的秒数，这个值是比文件系统（FILESYSTEM）的日期时间更加精确的指示器。
（4）PointerToSymbolTable: COFF 符号表的文件偏移位置，现在基本没用了。
（5）NumberOfSymbols: 如果有COFF 符号表，它代表其中的符号数目，COFF符号是一个大小固定的结构，如果想找到COFF 符号表的结束位置，则需要这个变量。
（6）SizeOfOptionalHeader: 紧跟着IMAGE_FILE_HEADER 后边的数据结构（IMAGE_OPTIONAL_HEADER）的大小。(对于32位PE文件，这个值通常是00E0h；对于64位PE32+文件，这个值是00F0h )。
（7）Characteristics: 文件属性，有选择的通过几个值可以运算得到。( 这些标志的有效值是定义于 winnt.h 内的 IMAGE_FILE_** 的值，具体含义见下表。
普通的EXE文件这个字段的值一般是 0100h，DLL文件这个字段的值一般是 210Eh。)小甲鱼温馨提示：多种属性可以通过 “或运算” 使得同时拥有！
这里写图片描述

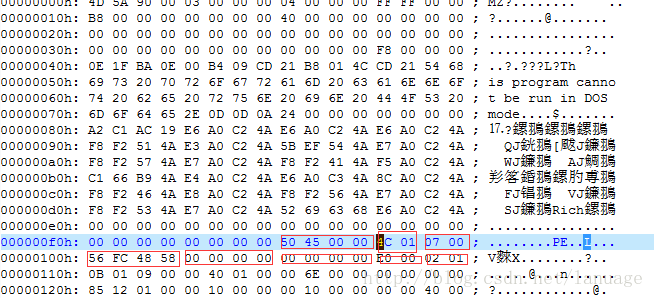

下面分析上述程序中的IMAGE_NT_HEADERS 结构：

PE文件头的标记为0x00004550
后面所有方框都是IMAGE_FILE_HEADER的内容：
运行平台的值为0x014c，查上面的表得知，它是运行在intel x86平台下
区块表的个数为0x0007
文件创建时间为0x5848fc56
指向符号表的指针为NULL，也就是没有符号表，符号表是用于调试的，在这即使没有这个东西也不影响调试
符号表的数目为0
OptionHeader成员的大小为0x00e0
文件的属性值为0x0102
